Übersicht:
Mit dem Lineal können Sie die Maße eines beliebigen Teils Ihres Gebäudes oder Ihrer Baustelle erfassen. Dieses Tool kann besonders hilfreich sein, wenn Sie von neuen Konstruktionen oder importierten Bildern ausgehen.
Um dieses Werkzeug zu verwenden, klicken Sie auf das Lineal-Symbol im unteren linken Teil der Entwurfsseite.
Jetzt können Sie auf den Anfang Ihrer Messung klicken und erneut klicken, um das Lineal zu schließen und die Messung zu sehen.

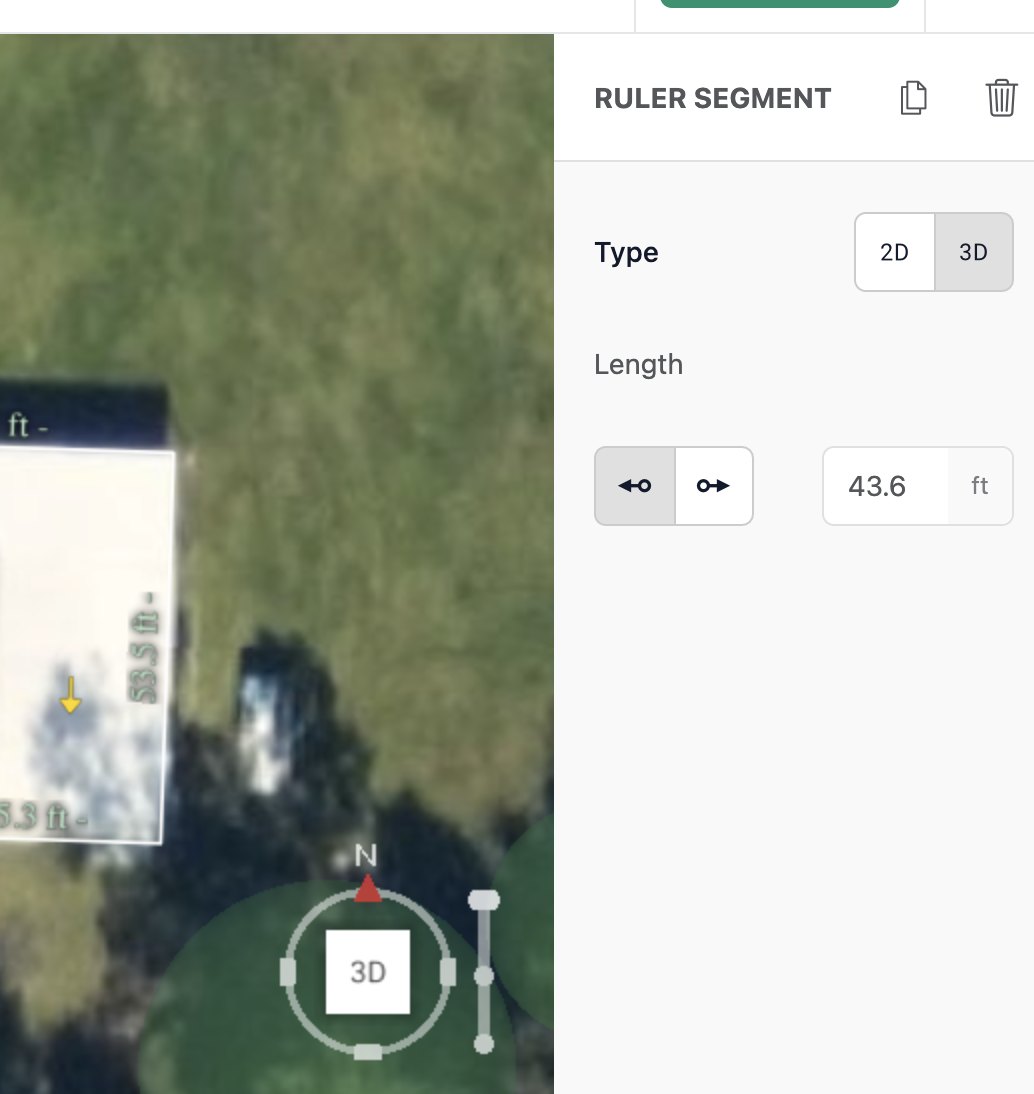

Sobald das Lineal platziert ist, können Sie die Länge eines Bereichs bearbeiten und zwischen 2D- (auf dem Boden liegend) und 3D-Ansichten (an die Dachfläche angepasst) wechseln, indem Sie auf die Messung selbst klicken. Daraufhin wird das Fenster mit den Einstellungen für das Linealsegment in der oberen rechten Ecke der Seite angezeigt.
So verwenden Sie das Lineal-Werkzeug:

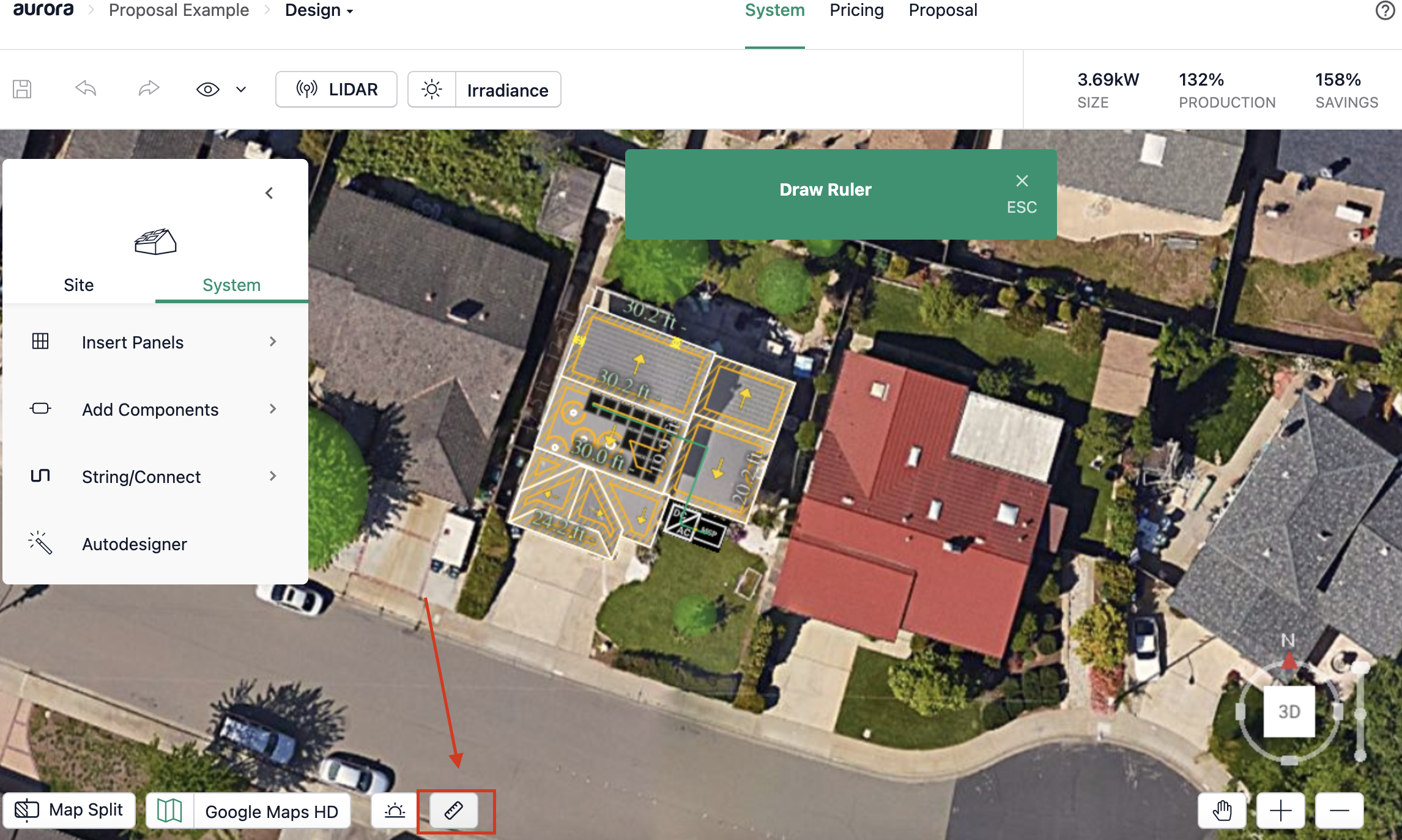

1.) Wählen Sie das Linealsymbol in der unteren linken Ecke Ihrer Seite. Sie können auch zeichnen, indem Sie einmal klicken, um den Anfang Ihrer Messung zu platzieren und ein weiteres Mal, um das Ende Ihrer Messung zu platzieren.
2.) Klicken Sie einmal, halten Sie die Maus gedrückt und ziehen Sie, um das Lineal zu verlängern.
3.) Halten Sie dann die Maus gedrückt und ziehen Sie, um das Lineal zu verlängern.
4.) Lösen Sie den Mausklick am Ende des Bereichs, den Sie messen möchten.

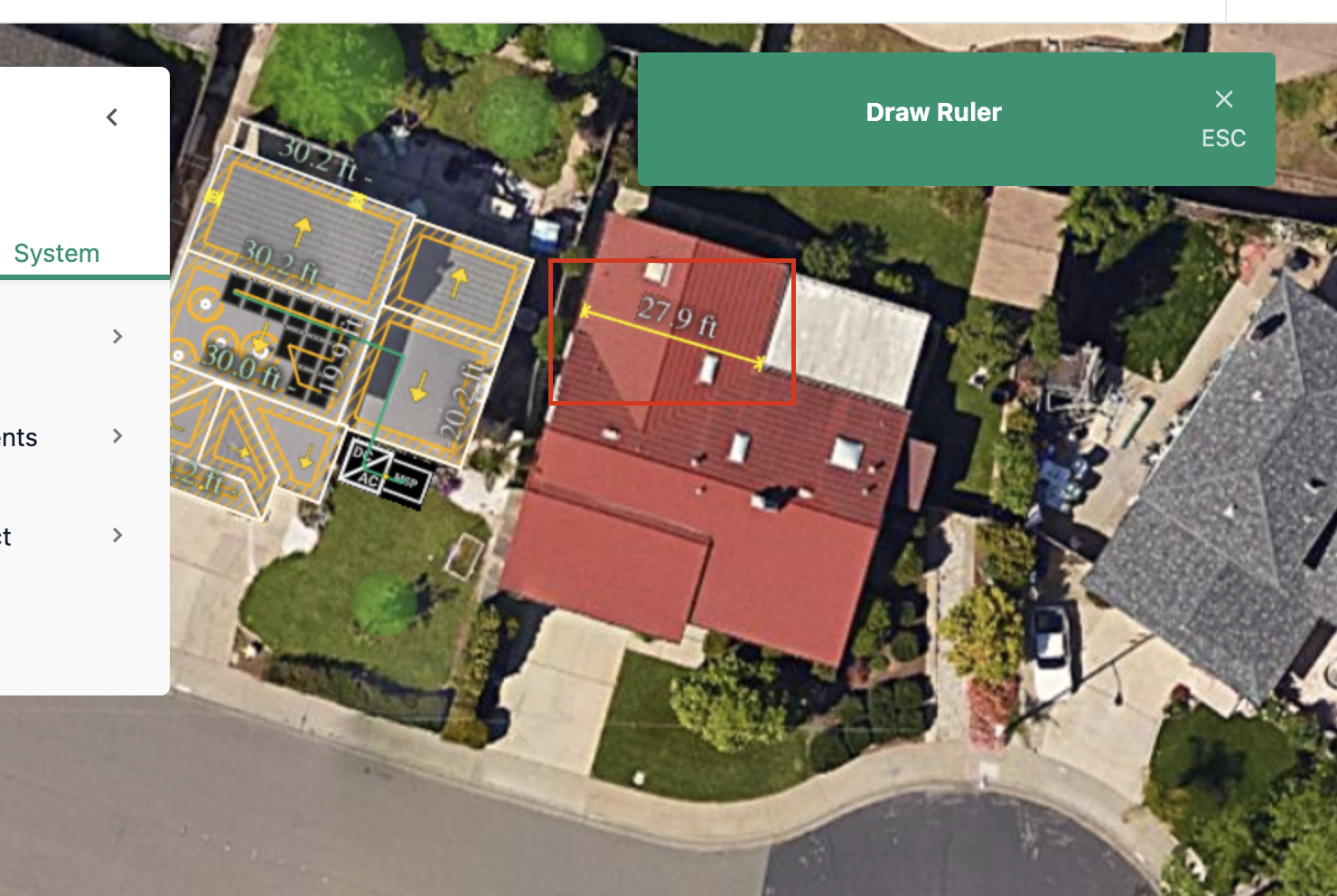

5.) Sie wissen, dass Sie Ihre Fläche erfolgreich gemessen haben, wenn Sie eine gelbe Linie über der gemessenen Fläche sehen. Über der gelben Linie sehen Sie auch die Messung in der metrischen Einheit (unter Einstellungen angegeben).
