Inhaltsverzeichnis
- Übersicht
- Solarmodul-Einstellungen
- Verlegen von Paneelen mit Dachfläche füllen oder Manuell platzieren mit Bildschirmaufnahme
- Platzieren von Panels mit AutoDesigner
Hinweis: Sie möchten wissen, wie Sie Panels im Sales Mode platzieren können? Klicken Sie hier.
Übersicht
Im Design Mode können Sie zwischen verschiedenen Methoden zur Platzierung von Solarmodulen wählen. Dachfläche ausfüllen und Manuell verlegen erlauben es dem Benutzer zu wählen, wo die Paneele platziert werden sollen, indem die ausgewählten Dachflächen gefüllt oder die Paneele einzeln platziert werden.
AutoDesigner platziert die Paneeleautomatisch und berücksichtigt dabei alle Standardeinstellungen für Solarmodule und kann in zwei verschiedenen Zielmodi laufen, Energie und Max Fit. Der Energiemodus fügt Paneele hinzu, um ein Energieziel/einen Offset optimal zu erreichen, und reiht/verbindet die Paneele miteinander. Der Modus Max Fit füllt das gesamte Dach aus und verbindet die Paneele nicht.
Solarmodul-Einstellungen
Benutzer im Design Mode können steuern, wie das Panels platziert werden sollen, indem Sie auf Panels oder AutoDesigner in der System Symbolleiste klicken.
Die Standardeinstellungen werden von Admins in den Kontoeinstellungen verwaltet. Alle Änderungen, die im Design Mode beim Platzieren von Bedienfeldern vorgenommen werden, bleiben für diesen Benutzer und dieses Design erhalten, auch wenn er das Design verlässt und später wieder dorthin zurückkehrt. Sie können jederzeit zu den Standardeinstellungen zurückkehren, indem Sie unten im Inspektor auf "Auf Standardeinstellungen zurücksetzen" klicken. Solarmodule im Design Mode rasten auf der Grundlage der Standardreihen- und -spaltenabstände ein und passen sich an alle Änderungen an den Standardeinstellungen für diesen Entwurf und diesen Benutzer an. Mehr über die Änderung der Standardeinstellungen des Solarpanels hier.
Anmerkung: Die Konto-Standardeinstellungen für Solarmodule werden vom Administrator verwaltet und gelten sowohl für den Sales Mode als auch für den Design Mode.
Platzieren von Paneelen mit Dachfläche füllen oder Manuell platzieren

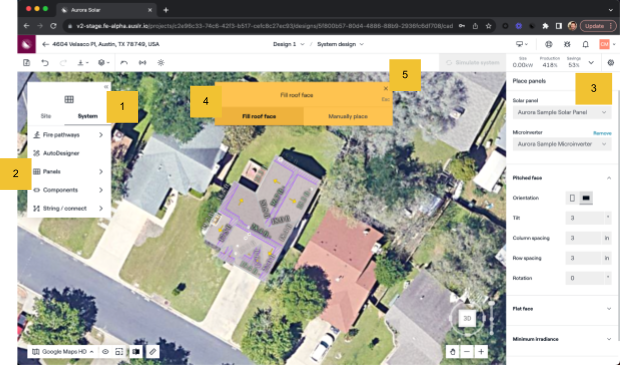

Benutzer, die Paneele platzieren möchten, indem sie Dachfläche füllen oder Manuell platzieren möchten, können dies tun, indem Sie:
- Klicken Sie auf . System.
- Bewegen Sie den Mauszeiger über Paneele, wählen Sie dann Modul.
-
In den Paneele platzieren auf der rechten Seite des Bildschirms werden die Standardeinstellungen für Solarmodule aufgelistet.
a) Sie können mit diesen Einstellungen fortfahren oder Anpassungen vornehmen. Alle Anpassungen bleiben für diesen Benutzer und diesen Entwurf erhalten, auch wenn er den Entwurf verlässt und später zu ihm zurückkehrt
b) Wenn Sie zu einem beliebigen Zeitpunkt zu den Standardeinstellungen zurückkehren möchten, können Sieunten im Inspektordie Option Auf zurücksetzen wählen .
-
Wählen Sie in dem Banner, das oben auf dem Bildschirm erscheint, die Option Dachfläche ausfüllen oder Manuell platzieren. Sie können je nach Bedarf einfach zwischen den beiden Methoden wechseln.
a) Dachfläche füllen - wählen Sie die Dachfläche oder die Dachflächen aus, die Sie mit Paneelen füllen möchten.
b) Manuell - wählen Sie die Stelle aus, an der Sie ein einzelnes Element platzieren möchten oder klicken und ziehen Sie mit der Maus, um mehrere Paneele zu platzieren
- Klicken oder drücken Sie Esc wenn Sie fertig sind, um die Platzierungsfelder zu verlassen.
Platzieren von Panels mit AutoDesigner
Benutzer, die mit AutoDesigner Panels platzieren möchten, können dies tun, indem Sie:
- Klicken Sie auf . System.
- Klicken Sie auf AutoDesigner.
- Die AutoDesigner Voreinstellung wird auf der rechten Seite des Bildschirms angezeigt und die Standardeinstellungen für Solarmodule werden aufgelistet (unter Paneele).
-
Ziel Energie (jährlich) und Solarmodule müssen ausgefüllt werden, um den AutoDesigner zu starten.
a) Wenn Sie den AutoDesigner im Energiemodus betreiben, müssen Sie auch einen String-Wechselrichter oder Mikro-Wechselrichter auswählen.
b) Sie können die anderen Einstellungen nach Bedarf anpassen. Alle Änderungen, die Sie vornehmen, bleiben für diesen Entwurf erhalten, auch wenn Sie den Inspektor verlassen oder den Entwurf verlassen und zu einem späteren Zeitpunkt zu ihm zurückkehren.
- Wenn Sie alle Einstellungen wie gewünscht angepasst haben, klicken Sie auf AutoDesigner ausführen.
